今天，小編為大家分享一則霖鼎電磁采暖鍋爐的工程設計案例。 該水泥廠位于河北省張家口市，在此之前使用燃煤鍋爐供暖，不僅消耗了大量的煤炭，而且它的燃燒效率低，其排放出來的氣體有污染大氣的二氧化硫、不完全燃燒產生的一氧化碳以及二氧化碳，而且管理不方便。為了響應政府節能減排的號召，為祖國首都的藍天盡一份力，通過各方面的考慮，該水泥廠決定取締燃煤鍋爐供暖，采用霖鼎電磁采暖爐為水泥廠供暖。

一、 項目簡介

    項目名稱：河北省張家口市某水泥廠鍋爐改造項目

    采暖面積：1400平米

功能需求：冬季供暖，保證全廠房冬季采暖需求

采暖方案：1臺霖鼎120kwLD-DC-120工業電磁采暖鍋爐 工業+24000L蓄熱水箱

二、 工程概述

該項目地處張家口山區，冬季整體比較寒冷，最低溫度達到-25℃左右，采暖面積約1400㎡左右，考慮該項目的特點及對室內溫濕度的要求，工程的投資、運行效益等，設計 1臺霖鼎120kwLD-DC-120工業電磁采暖鍋爐工業+24000L 蓄熱水箱提供采暖和生活熱水熱源，電磁采暖鍋爐 與原暖氣片連接供暖。

三、 工程詳情

    1、原煤鍋爐已經拆除，安裝一臺120kw的電磁采暖鍋爐，現場水泵接頭，存在安全隱患，其次與本鍋爐不配套，建議更換。

    2、電磁采暖鍋爐與原系統對接需要管道，閥門，柔性接頭，管道保溫等；

    3、系統用水建議采用軟化水，配軟化水系統各一套。

    4、配備蓄24噸熱水箱1個。

5、建議系統清洗，原系統未使用軟化水，年久管道系統腐蝕嚴重，影響采暖效果，若不清洗對現裝新鍋爐有很大的影響。

四、 方案設計依據

1、《采暖設計規范》

2、《實用供熱設計手冊》

3、《建筑節能設計規范》

4、《建筑采暖設計技術措施》

5、《商業和公共建筑物的采暖設計參數》

五、 供暖負荷及費用

采暖面積負荷指標取80w-100w/m2，霖鼎電磁采暖鍋爐采用恒溫技術，室內溫度按20度計算，整個采暖期150 天，電磁采暖鍋爐每天滿載運行時間折合6小時（溫度到了18度，電磁采暖鍋爐根據溫度自動降低輸出功率恒溫運行，根據以上情況，一平方米的電采暖運行費用可按以下公式計算：

單位面積熱負荷×熱負荷系數×每天工作時間×采暖期天數×電費單價＝整個采暖期單位面積的采暖費用（0.08kw/m2×0.8× 6小時×150天×0.5元/度＝ 28.8元/㎡）。

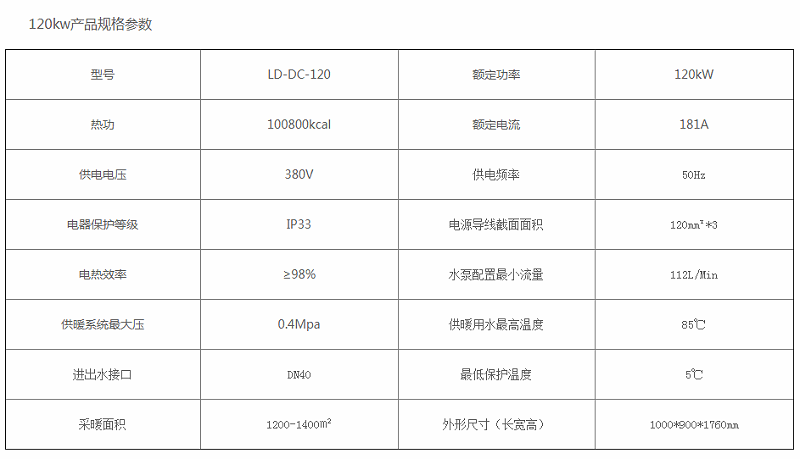

六、 霖鼎120kw工業電磁采暖鍋爐技術參數

七、 系統工作原理圖

八、 霖鼎電磁采暖鍋爐產品優勢及性能

1、安全可靠

電磁感應加熱的核心部件為水電分離，感應線圈和加熱爐體無水電接觸的隱患存在，加熱時不產生明火，杜絕了漏電、火災、爆炸等危險事件的可能發生，安全性大大提高。

2、熱效率高

電磁采暖感應加熱在20KHz頻率下工作，熱轉換率高達98%以上，比火焰爐高30%-50% ，比電阻爐高20%-30%，加熱溫度高、時間短、單位時間產熱量高，為目前市場上最為節能低耗的電加熱設備之一。

3、操作使用方便

電磁采暖設備采用軟啟動開關方式，無大電流沖擊，設備的主體是以電力半導體器件為核心構造的逆變器感應加熱源，不用預熱，采用PLC和電腦控制系統實現了時控和溫控，可隨時啟動和關閉。不僅使用操作方便   而且也省時節能，完全實現了無人化管理。

4、無噪音污染

超音頻環保，人體正常音頻在15K-18KHz范圍，高頻感應頻率達到20KHz，超出人體正常音頻，故工作時無任何噪音污染，而且 20KHz以上的工作頻率為最佳電、磁、熱的轉換頻率。

5、不易結垢

電磁技術的水通過加熱核心時，被磁力線切割，形成磁化水，磁化水具有不易結水垢的特性。

6、改善和保護環境

感應加熱不產生諸如一氧化碳、二氧化碳、氧化硫等廢氣和煙塵，對外輻射熱量小、噪音低、工作環境得以凈化，空氣環境得以保護。

7、產品使用壽命長、經久耐用

感應加熱設備采用全數字鎖相技術、PWM脈寬調制技術、PID閉環模糊控制理論進行適時、精確的自動化控制，實現了加熱器恒功率輸出和恒定的準諧振頻率狀態工作，確保設備的使用壽命和用戶采暖效果，再加上選用純進口功率模塊，使得整機壽命長達 20年之久。

九、 霖鼎電鍋爐人機交互系統

這里詳細介紹一下霖鼎電磁采暖鍋爐的人機交互系統，PLC配備觸摸屏顯示器，使用起來操作十分方便。

    1、畫面清晰、直觀、便于用戶的操作。在人機界面里，用戶可以與機器進行各種信息交流。

    2、在線模擬功能強。設備的運行狀況，用戶可以通過人機界面里，觀察得一目了然。

    3、保密程度高，系統可以通過不同的權限，允許不同的人訪問不同的程度登記。

    4、系統里面設有時鐘和其他各種功能。用戶根據自己的實際需求，對系統進行定時設置。預約設置后，系統即按照約定的時間段來進行工作。

    5、用戶可以根據界面里的I/O，來查看設備的運行狀態。

    6、用戶可以通過各種故障記錄，來對設備進行檢查與維護。

7、設備在運行中，當一旦出現故障時，蜂鳴器會出現聲響報警，并會在主頁面的界面上出現滾動字幕，同時將該故障記錄于報警記錄中，以供檢修人員檢修與查詢。用戶也可以根據這些記錄提示來幫助排除與分析故障原因。

十、 霖鼎金牌售后保障

霖鼎電磁采暖爐結構和電路設計全部采用模塊化，后期維護和維修成本極低。實行整機2年免費維修，產品由太平洋保險公司承保，免除您的后顧之憂。
