隨著國家煤改電的深入推進，電鍋爐已經走進千家萬戶。那么，電鍋爐設計不僅包括外觀設計，更重要的是內在的核心技術你知道嗎？小編為您介紹一下電鍋爐設計中主電路的核芯電路設計情況。

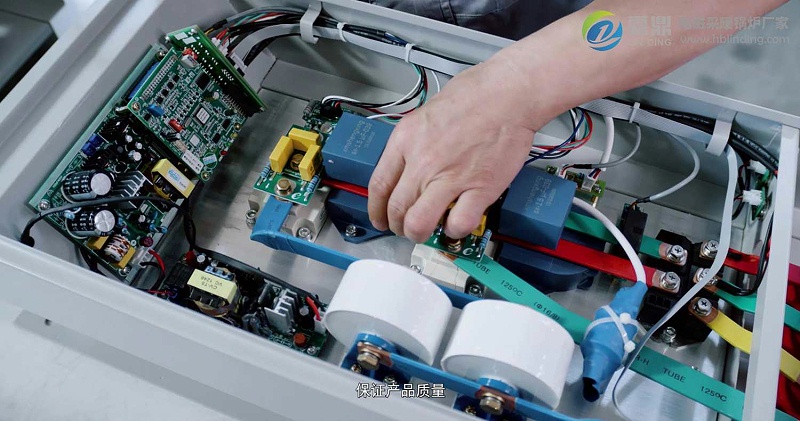

電鍋爐設計的重要部位主電路的核芯電路是一個變頻電路，即將50或60Hz的低頻市電轉換成10kHz~20kHz的高頻電供給感應線圈來產生高頻磁場，在磁場作用下產生渦流而發熱。目前電鍋爐設計的主要形式有三種：單管電路、半橋電路和全橋電路。

一、電鍋爐設計中的單管電路設計

單管電磁爐能連續加熱的功率一般都大于最大功率的50%，即一臺最大2000W的電磁爐，1000W以下都是斷續加熱，如200W的功率是用1000W加熱2秒停止8秒來實現的，這在很多烹飪場合是不合適的。目前國內電磁爐基本都是單管電路，電路構成也基本一致，產品質量、檔次不同主要取決于零部件選材和工藝、質量的控制。這種單管電路結構造價比較便宜，只能適用于要求不高的家用電磁爐中。

二、電鍋爐設計中的半橋電路設計

半橋電磁爐使用兩個IGBT輪流開工作，一個關閉后另一個開通不存在高反電壓的問題，沒過電壓損壞IGBT的隱患，產品的可靠性大大提高，所以國外高檔的電磁爐（特別是廚房用的多頭爐）都采用半橋方案。一般地，半橋電路最大設計功率約為20-30KW，這是單管電路遠遠不能達到的?？蓮V泛應用于塑料機械(如注塑機、拉絲機、造粒機、擠出機的節能改造工程中）食品機械、原油輸送等類似加熱行業。

三、電鍋爐設計中的全橋電路設計

把半橋電路的兩個橋臂諧振電容改成兩個IGBT，線圈串聯一個揩振電容就構成全橋電路，IGBT1和IGBT4以及IGBT2和IGBT3交替工作，從而獲得比較大的功率。全橋電路成本遠高于單管和半橋電路，一般控制方法有調頻和移相控制，通過四組IGBT的組合控制，就可以輕松獲得比較大的功率，這就是為什么要大功率的一定要用全橋主電路來設計的原因，因為功率可以做得比較大，通過多臺組合后就可以做到幾百KW以及幾千KW以上，可以用來做高效工業加熱，以及供暖和其它加熱鍋爐設備中。
